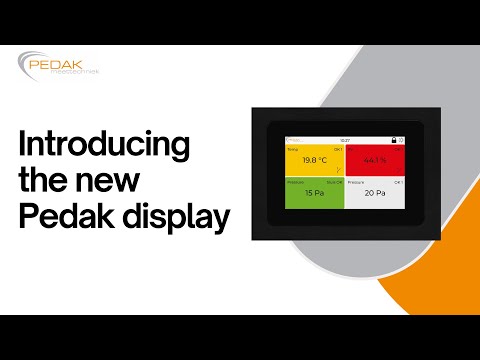

Pedak Display
Het Pedak Display visualiseert klimaatgegevens in cleanrooms, OK’s en laboratoria. In één oogopslag zie je of temperatuur, luchtvochtigheid en verschildruk binnen specificatie zijn — modern, merkonafhankelijk en gebruiksvriendelijk.
Nieuw!
Het Pedak Display maakt het mogelijk om klimaatomstandigheden in real time te monitoren, visualiseren en registreren.
Met vier kleurindicatoren — wit, groen, oranje (pre-alarm) en rood — wordt direct zichtbaar of het binnenklimaat voldoet aan de gestelde eisen. Zodra een waarde afwijkt, wordt zowel een visueel als akoestisch alarm geactiveerd voor snelle herkenning en reactie.
Alle meetgegevens kunnen in een grafiekweergave worden bekeken en geëxporteerd voor documentatie of analyse.
Het display is verkrijgbaar in 5-inch en 7-inch touchscreenuitvoeringen en kan vlak in de wand worden gemonteerd.
Communicatie met het gebouwbeheersysteem (GBS) verloopt via Modbus, CAN-bus, RS232 of Wi-Fi.
Dankzij het strakke frontpaneel en de bestendigheid tegen reinigingsmiddelen zoals waterstofperoxide (H₂O₂) is de Pedak Display uitermate geschikt voor gebruik in gecontroleerde cleanroomomgevingen.
Technische specificaties
Specifications Pedak Display – P5
Property Specification
Display 5” TFT display with capacitive touchscreen
Power supply DC 24 V ± 20 %
Current consumption 170 mA
Protection class Front IP65 / Wiring IP00
Dimensions (W × H × D) 171 × 121 × 35 mm
Panel cut-out 145 × 95 mm
Housing / mounting Panel mount, snap-in mounting
Operating temperature –10 °C to +50 °C
Relative humidity 5 % to 90 %, non-condensing
Wiring Connectors on the underside
Interfaces Modbus TCP/IP, Modbus RTU, CAN bus, RS232
Ethernet 10/100 Mbit
SD card Micro SD, PC-compatible
Specifications Pedak Display – P7
Property Specification
Display 7” TFT display with capacitive touchscreen
Power supply DC 24 V ± 20 %
Current consumption 200 mA
Protection class Front IP65 / Wiring IP00
Dimensions (W × H × D) 216 × 145 × 35 mm
Panel cut-out 190 × 120 mm
Housing / mounting Panel mount, snap-in mounting
Operating temperature –10 °C to +50 °C
Relative humidity 5 % to 90 %, non-condensing
Wiring Connectors on the underside
Interfaces Modbus TCP/IP, Modbus RTU, CAN bus, RS232
Ethernet 10/100 Mbit
SD card Micro SD, PC-compatible
Specifications PRIObox
Property Specification
Power supply DC 24 V ± 20 %
Current consumption 170 mA
Dimensions 170 × 85 × 55 mm / 254 × 180 × 137 mm
Housing / mounting DIN-rail mounting
Operating temperature –10 °C to +50 °C
Relative humidity 5 % to 90 %, non-condensing
Wiring Via connectors
Interfaces Modbus TCP/IP, Modbus RTU, Wi-Fi
Ethernet 10/100 Mbit
N-Bus 4 × N-Bus (Novasina nSens)
Analog inputs 4 × galvanically isolated (0–5 V, 0–10 V, 0–20 mA, 4–20 mA selectable)
Digital inputs 2 × 24 VDC PNP inputs
Outputs 2 × relay outputs (NO, NC, COM)
Analog GND Each analog input is galvanically isolated and has its own ground
Expansion Up to 8 additional analog/digital inputs and/or 8 relays via Puzzle modules
