Infrarood temperatuurmonitoring bij Umicore met Optris-oplossingen

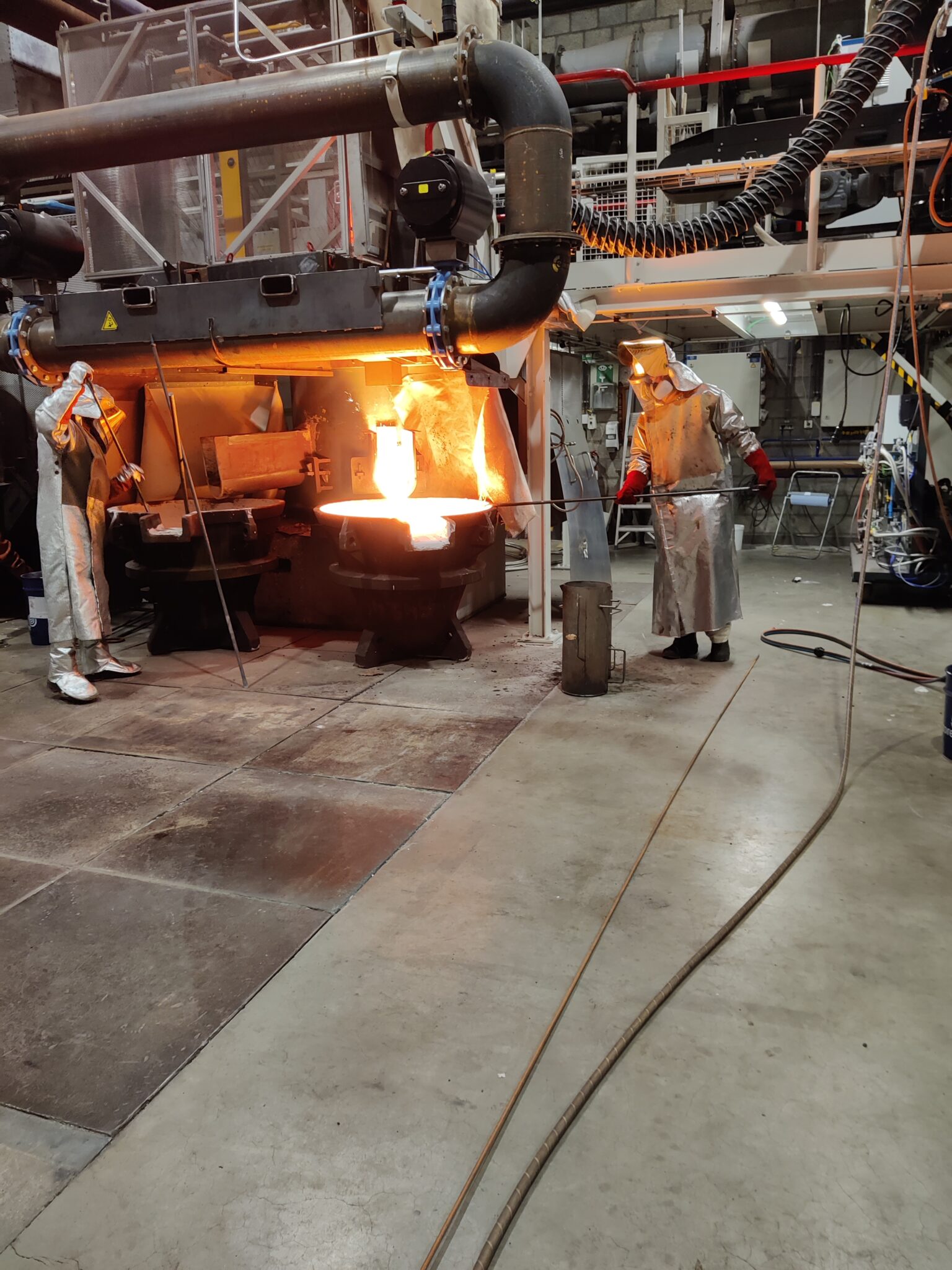

Toepassing en uitdaging Binnen de vestiging in Olen voert Umicore onderzoek uit naar het gedrag van vloeibare metalen en oxides bij temperaturen tot 1500 °C. Tijdens een van deze processen – het aftappen van gesmolten materiaal uit een oven (tapstraal) – is het van groot belang om temperatuurverschillen goed in beeld te brengen. Zo kunnen de metaalfase en oxidefase van elkaar onderscheiden worden. Een uitdaging hierbij is de hoge temperatuur én het feit dat er geen koeling van de camera gewenst is.

Geleverde oplossing Voor deze toepassing is de Optris PI 1M warmtebeeldcamera ingezet. Deze korte-golfcamera is geschikt voor temperaturen tot 2000 °C en kan gedetailleerde beelden maken van smeltstromen. De camera is op ca. 4-5 meter afstand van de tapstraal geplaatst en is getest zonder cooling jacket. Aangezien de omgevingstemperatuur onder de 50 °C bleef, was dat technisch verantwoord. De testresultaten waren positief.

Andere toepassingen bij Umicore Naast de test in Olen zijn er ook toepassingen bij andere vestigingen van Umicore:

• Hotspot-detectie in ovens (360° beeldvorming, alarmzones)
• Faseherkenning van gesmolten metalen (metaal, oxide, sulfide)
• Temperatuurprofiel-analyse van branders (CH4/O2 en H2/O2)
• Metingen in torpedowagens met gesmolten koper (650 – 1200 °C)
• Monitoring in elektrische ovens (1000 – 1750 °C)

Gebruikte Optris-producten

• Optris CT LT15
• CTlaser 3M
• CTratio 2ML
• PI640
• XI410
• PI1M (momenteel in testfase bij Tapstraal Olen)

Voordelen voor Umicore

• Zeer accurate beelden en data
• Contactloze metingen bij extreme temperaturen en uitdagende industriële omgeving
• Flexibel inzetbare software met visuele weergave van o.a. emissiviteit en temperatuurzones
• Gebruiksvriendelijke demonstratie- en uitleentrajecten via Pedak
• Technische begeleiding bij installatie, gebruik en interpretatie van meetdata

Samenwerking Pedak – Umicore De samenwerking tussen Umicore en Pedak meettechniek heeft geleid tot diverse succesvolle implementaties van Optris infraroodtechnologie. Pedak verzorgt niet alleen de levering van de meetapparatuur, maar biedt ook uitgebreide ondersteuning bij applicatieadvies en analyse. Dankzij deze nauwe samenwerking worden de Optris-oplossingen optimaal ingezet in veeleisende industriële omgevingen.

Contactpersoon Voor meer informatie over infrarood temperatuurmetingen of het aanvragen van een demonstratie kun je contact opnemen onze product specialisten.
