Samcon ExCam XI410

's Werelds kleinste explosieveilige thermografische camera met spotzoeker

’s Werelds kleinste explosieveilige thermografische camera met spotzoeker

Warmtebeeldcamera met autofocus en infraroodthermometer

De ExCam XI410 is een krachtige thermografische camera met geïntegreerde infraroodthermometer en motorfocus voor gebruik in explosiegevaarlijke omgevingen. Het levert uitstekende infraroodbeelden (384x240p) van meetobjecten in een temperatuurbereik van -20°C tot 900°C. Daarnaast beschikt de warmtebeeldcamera over software met uitgebreide analysefuncties (bijv. thermische analyse met hot en cold spots). De Excam XI410 kan niet alleen zien waar het warm is, hij kan ook exact de temperatuur meten. Zoals alle camera’s in de ExCam-serie is hij gecertificeerd volgens zowel Europese (ATEX) als internationale (IECEx).

Functies:

  • Certificering voor explosiegevaarlijke omgevingen (ATEX & IECEx)
  • Ultracompacte en lichtgewicht warmtebeeldcamera met geïntegreerde IR-thermometer
  • Thermische technologie met een resolutie van 384x240p
  • Exacte temperatuurmeting van -20°C tot 900°C
  • Thermische gevoeligheid NETD 0,08°C
  • Imager met motorfocus
  • Vier optieken beschikbaar
  • Autonome bediening met automatische spotzoeker
  • Automatische kalibratie
  • Oplossing met één kabel (Ethernet, voeding, I/O)
  • Beschermingsniveau van IP66/68 (IEC 60529)
  • Software met uitgebreide analysefuncties
  • Uitgebreide accessoires

Robuuste thermische meetcamera met ATEX- en IECEx-certificering

Naast de Europese regelgeving (ATEX) is de ExCam serie ook gecertificeerd volgens internationale regelgeving (IECEx). De certificering van de behuizingen omvat ATEX-groep II (gas en stof) voor zone 1, 2 en 21 en 22 inclusief de explosiegroepen IIC / IIIC met een hoog risico op mechanische dreiging. Bovendien kan de certificering op elk moment worden uitgebreid naar verschillende markten.

Tijdens de ontwikkelingsfase van de ExCam XI410 lag de focus duidelijk op veiligheidsaspecten, mechanische precisie en hoogwaardig roestvrij staal.

Uitstekende infraroodbeelden dankzij imager met automatische hotspotzoeker en motorfocus

De ExCam XI410 levert uitstekende infraroodbeelden met een resolutie van 382x240p bij een framerate van 25Hz. De automatische spotzoekerfunctie zorgt voor betrouwbare temperatuurmetingen, zelfs van bewegende objecten. Omdat de sensorinstelling automatisch is, hoeft de camera niet opnieuw afgesteld te worden. De motorfocus kan eenvoudig en comfortabel via de software worden ingesteld.

Optiekkeuze ondanks ultracompacte behuizing

Met zijn lengte van slechts 171,2 mm en een diameter van slechts 47 mm is de ExCam XI410 zo klein dat u hem bijna overal kunt monteren.

Een keuze aan optica maakt het mogelijk om objecten op verschillende afstanden te meten; van korte en standaard afstanden tot lange afstanden. De gebruiker kan kiezen tussen 53°x31°, 18°x12°, 80°x44° en 29×18° kijkhoeken.

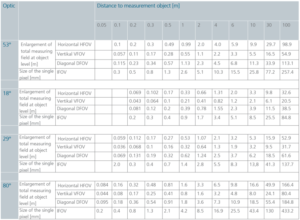

De aanbevolen kleinste meetobjectgrootte voor deze thermische camera is 3×3 pixels. De volgende tabel toont een verband tussen de meetobjectafstand en de pixelgrootte op objectniveau.

Mediaweerstand en afdichtingen

Door de hoogwaardige materialen die voor de T07-serie worden gebruikt, is deze bestand tegen veel media. De speciaal ontworpen GYLON (PTFE) vlakafdichting zorgt er niet alleen voor dat de behuizing beschermd is tegen sterk waterstralen (IP66), stof- en waterdicht is (IP68), maar ondersteunt ook de weerstand tegen verschillende chemicaliën. Het extreem robuuste en krasvaste en slagvaste germaniumglas past perfect in de hoogwaardige materialen van de behuizing.

Hoe werkt temperatuurmeting?

De ExCam XI410 IR-meetcamera maakt gebruik van een IR-detector en een hoogwaardige lens. Het combineert de voordelen van een pyrometer (infraroodthermometer) met die van een IR-camera. De temperatuur wordt contactloos gemeten. Fysiek is de pyrometer gebaseerd op de evaluatie van de elektromagnetische straling die door het meetobject wordt uitgezonden, die evenredig is met de objecttemperatuur. De elektromagnetische straling wordt gefocusseerd door de ingangsoptiek en omgezet in een elektrisch signaal door een overeenkomstige infrarooddetector. Voor meer details verwijzen wij u naar het boekje basisprincipes van contactloze temperatuurmeting.

Voordelen:

  • Extreem snelle meting
  • Ultralange, continue meetbereiken
  • Geen invloed op het meetobject
  • Meting op bewegende objecten mogelijk
  • Meting mogelijk bij hoge spanningen en in agressieve media

Wat zijn typische toepassingen?

Voor welke toepassingsgebieden zijn de XI warmtebeeldcamera’s geschikt?
Het Spot-Finder temperatuurmeetapparaat kan als IR-camera en als thermometer worden gebruikt. Of het nu gaat om het bewaken van grote systemen, vloeistofbassins, tanks of het bewaken en regelen van de procestemperatuur van verschillende productiestappen in industriële systemen; of het nu gaat om kwaliteitsborging, kostenoptimalisatie of brandpreventie; of het nu in de elektronica, lucht- en ruimtevaarttechniek, de farmaceutische, kunststof-, metaal- of chemische industrie is;
Onze ExCam XI warmtebeeldcamera’s zijn geschikt voor een breed scala aan toepassingen. Ze zijn perfect geschikt voor conditiebewaking van machines en installaties en voor veiligheidsrelevante toepassingen op het gebied van preventieve brandbeveiliging.
De ExCam XI410 levert uitstekende infraroodbeelden van objecten in een temperatuurbereik van -20°C tot 900°C.

Geschikt voor veiligheidsrelevante toepassingen

Is de camera ook geschikt voor beveiligingsgerelateerde toepassingen? Wat gebeurt er als de netwerkverbinding mislukt? Is dan een compleet en betrouwbaar alarm gegarandeerd bij een geconstateerd probleem?
Ja! Ook als de PoE-verbinding wordt onderbroken, kan de camera volledig autonoom werken.

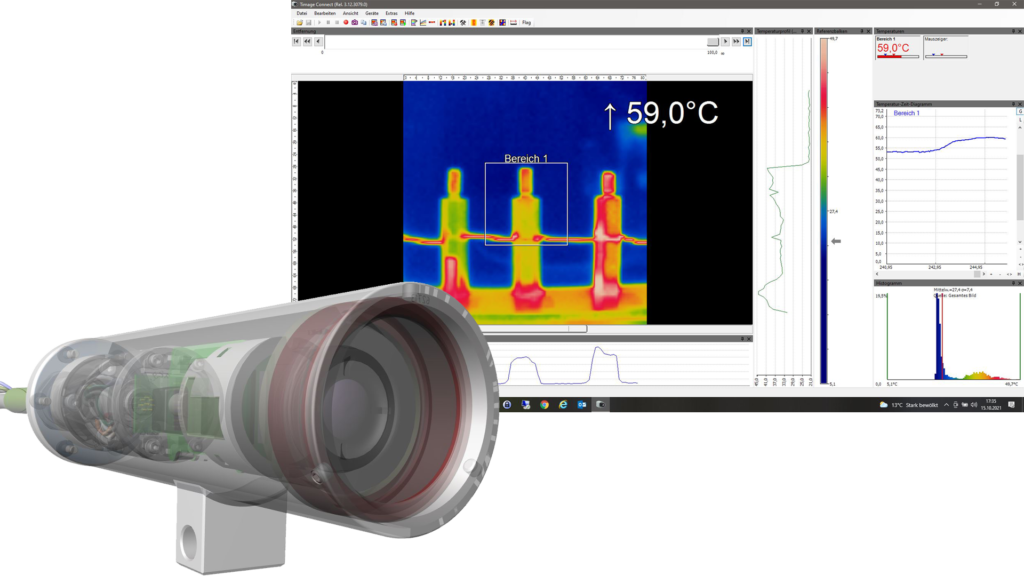

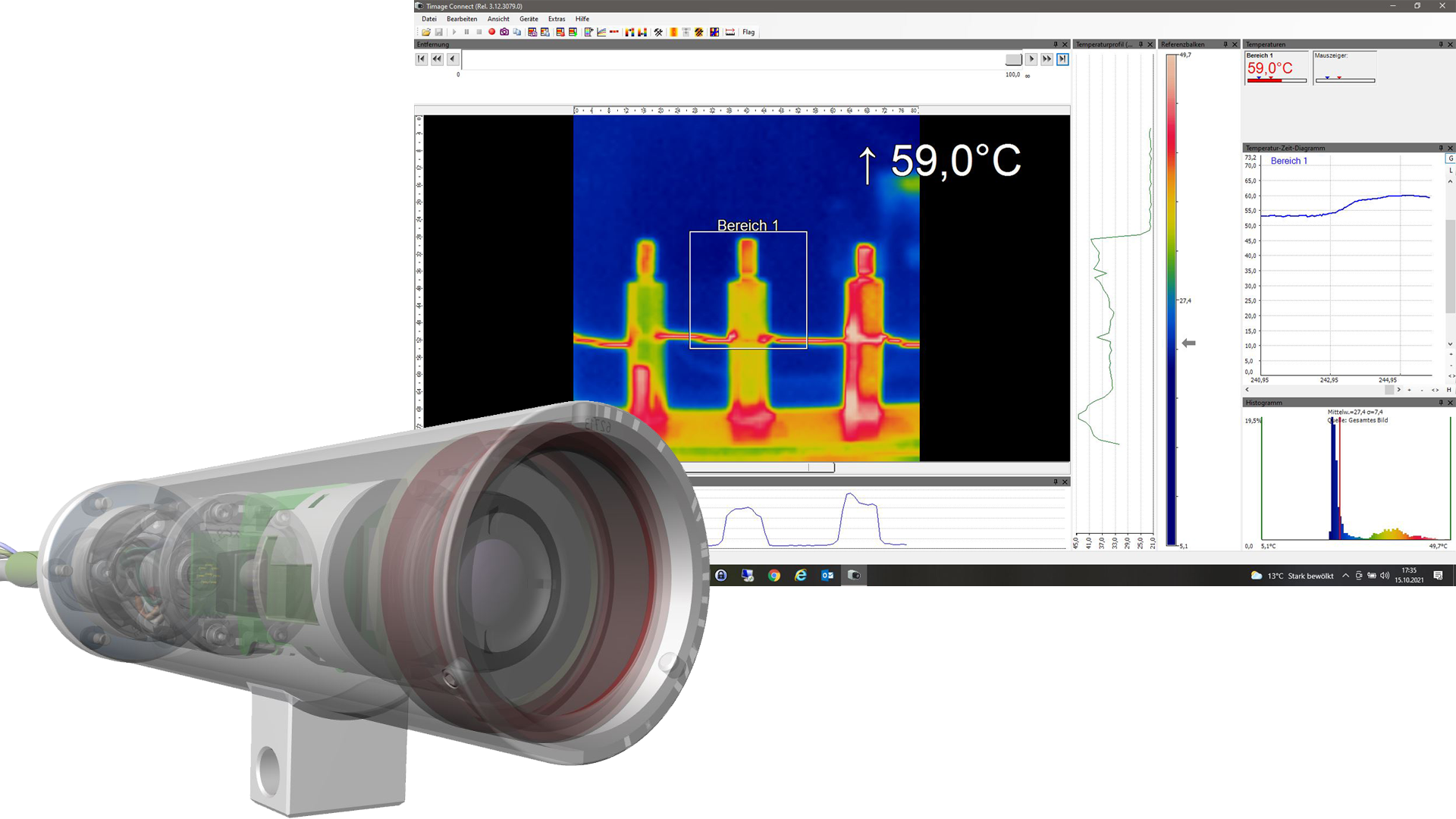

PIX Connect -analysesoftware

Gedetailleerde beeldanalyses kunnen worden uitgevoerd met de thermische analysesoftware PIX Connect. Er zijn geen extra kosten of licentiebeperkingen voor de uitgebreide analysesoftware optris PIX Connect. Het wordt bij de camera geleverd en is compatibel met Windows 7, 8 en 10. Het bevat ook twee softwareontwikkelingskits (open source) voor Windows en Linux. De gebruikersinterface van de moderne software is intuïtief en kan individueel worden aangepast aan uw specifieke toepassing. Er zijn verschillende lay-outs, verschillende taalopties, meetvelden kunnen naar wens worden aangemaakt, maximum, minimum en gemiddelde waarden kunnen worden ingesteld. Door de emissiviteit in verschillende meetvelden in te stellen, kunnen ook verschillende materiaaloppervlakken met één camera worden gemeten. De gemeten waarden kunnen als afbeelding, diagram of digitale weergave worden weergegeven of voor verdere analyse worden opgeslagen, videosequenties kunnen worden opgeslagen met alle temperatuurinformatie voor elke afzonderlijke pixel. Bezoek de optris homepage voor meer informatie over de ingebouwde module of de software.

Eenvoudige installatie & Power over Ethernet (PoE)

Een bijzonder kenmerk van de ExCam XI410 is dat deze een Ethernet-interface heeft. Zo kan hij comfortabel via PoE van stroom worden voorzien. Data en voeding worden in één kabel geleid. Dit betekent dat alleen een PoE-switch of een PoE-midspan nodig is voor de aansluiting in de veilige omgeving. De camera’s worden gevoed via het netwerk, dus het is niet nodig om een ​​aparte voedingslijn te installeren, wat duur is.
