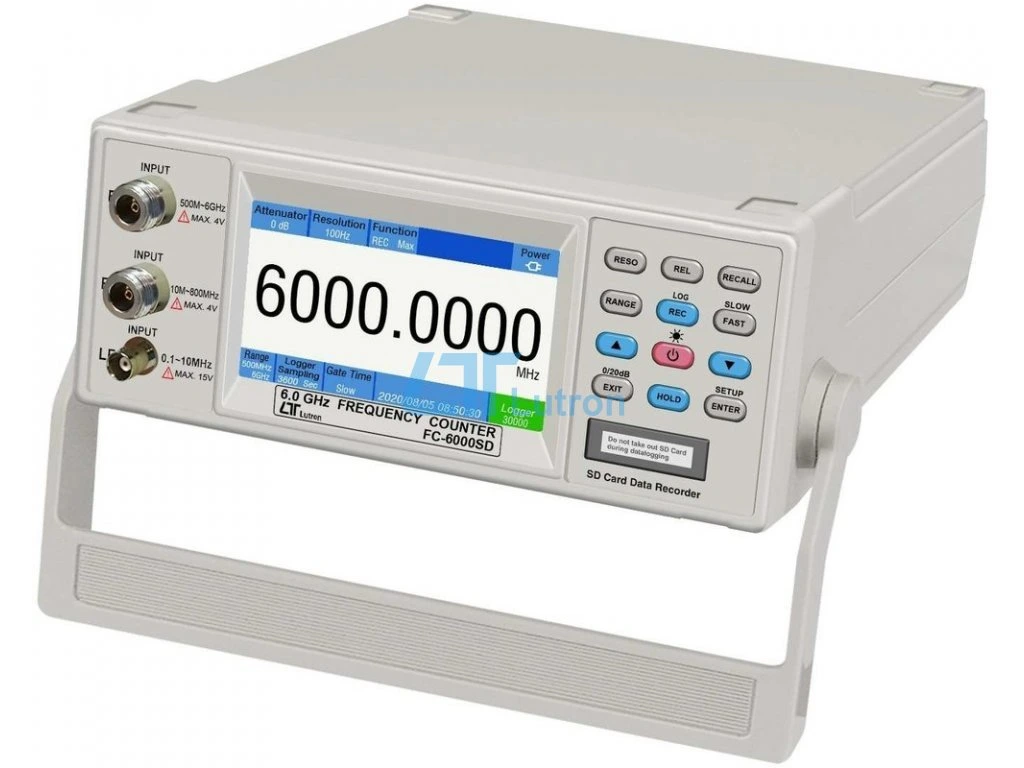

FC-6000SD – 6.0 GHz Frequency Counter met SD-datalogger
De FC-6000SD is een bench-type frequentieteller met een meetbereik tot 6.0 GHz, ontworpen voor nauwkeurige en stabiele metingen in laboratoria en R&D-omgevingen. Dankzij de TCXO-tijdbasis en SD-datalogging is dit instrument geschikt voor zowel directe metingen als langdurige dataregistratie.
De FC-6000SD meet frequenties tot 6.0 GHz met hoge nauwkeurigheid en stabiliteit dankzij de temperature compensated crystal oscillator (TCXO). Hierdoor blijft de meetfout zeer beperkt, ook bij langdurige metingen of wisselende omgevingstemperaturen.
Het instrument ondersteunt meerdere meetfuncties, waaronder frequentie, periode, pulsbreedte en duty cycle, en biedt uitgebreide statistische functies zoals maximale, minimale en gemiddelde waarden. Met een resolutie tot 0,1 Hz bij 10 MHz is de FC-6000SD geschikt voor zowel lage als hoge frequentietoepassingen.
Meetdata kunnen automatisch worden opgeslagen op een SD-kaart (1 GB tot 256 GB), waardoor langdurige logging mogelijk is zonder externe software. De opgeslagen data zijn eenvoudig uit te lezen en te analyseren op een PC via RS-232 of USB.
Het grote 4,3” TFT-kleurendisplay zorgt voor een duidelijke en goed afleesbare weergave, zelfs in fel omgevingslicht. De FC-6000SD kan worden gevoed via batterijen of een netadapter, waardoor hij zowel stationair als flexibel inzetbaar is.
Belangrijkste kenmerken
-
Meetbereik tot 6.0 GHz
-
TCXO-tijdbasis voor hoge stabiliteit en nauwkeurigheid
-
SD-kaart datalogger (1 GB – 256 GB)
-
Metingen van frequentie, periode, pulsbreedte en duty cycle
-
Statistische functies: min / max / gemiddeld
-
0,1 Hz resolutie bij 10 MHz
-
Groot 4,3” TFT LCD-display
-
Data hold en relatieve meting
-
USB en RS-232 PC-interface
-
Werkt op batterijen of netadapter
-
Robuuste bench-uitvoering met draaggreep
Typische toepassingen
-
RF- en elektronica-ontwikkeling
-
Laboratoria en R&D-afdelingen
-
Service, onderhoud en kalibratie
-
Amateur-radio (VHF / UHF)
-
Test- en meetopstellingen waar langdurige logging vereist is
Waarom kiezen voor Pedak?
-
Deskundig advies bij selectie en toepassing
-
Ondersteuning bij installatie en gebruik
-
Betrouwbare meetoplossingen voor professionele omgevingen
Technische specificaties
Meetbereik
950 MHz – 6.0 GHz (INPUT A)
10 MHz – 1 GHz (INPUT B)
10 Hz – 10 MHz (INPUT C)
Resolutie
0.1 Hz (bij 10 MHz)
Multi-resolutie afhankelijk van samplingtijd
Tijdbasis
TCXO (Temperature Compensated Crystal Oscillator)
Stabiliteit: ±1 PPM (−20°C tot 70°C)
Gevoeligheid
≤ 30 mVrms (950 MHz – 6 GHz)
≤ 30 mVrms (10 MHz – 1 GHz)
≤ 15 mVrms (10 Hz – 10 MHz)
Input Maximaal
≤ 4 Vrms (tot 6.0 GHz)
≤ 15 Vrms (10 Hz – 10 MHz)
Meetfuncties
Frequentie
Periode
Pulsbreedte & duty cycle
Relatieve meting
Data Hold (freeze)
Min / Max / Gemiddelde
Data Logging naar SD-kaart
Sampling / Datalogging
Samplingtijd instelbaar (1 tot 3600 sec)
SD-kaart support: 1 GB – 256 GB
Gegevens exporteerbaar voor PC
Display
4.3" TFT LCD
Resolutie: 480 x 272 pixels
Goede leesbaarheid bij fel licht
Interfaces
RS-232 PC interface
USB PC interface
Voeding
6 × 1.5 V AA batterijen (alkaline/heavy duty)
AC → DC 9V adapter (optioneel)
Fysieke gegevens
Afmetingen: 295 × 236 × 98 mm
Gewicht: ca. 1465 g (zonder batterijen)
Behuizing: Robuust ABS kunststof met handgreep
Bedrijfstemperatuur
0°C tot 50°C
Relatieve luchtvochtigheid < 80%
Connectoren
INPUT A: N coax connector (6 GHz)
INPUT B: N coax connector (1 GHz)
INPUT C: BNC connector (10 MHz / periode)
🔌 Optionele accessoires (aanbevolen)
PB-21 Direct probe met BNC
BB-22 Double BNC probe (100 MHz / 10 MHz)
NN-23 Double N coax probe (1000 / 6000 MHz)
NB-24 N-to-BNC connector adapter
UPCB-02 geïsoleerde RS-232 kabel
USB-01 USB communicatie-kabel
Optioneel met kalibratie
Dit product is optioneel leverbaar met kalibratie certificaat. Informeer voor meer informatie.
