Hoe kan ik live temperatuur meten en loggen in een verticale koperen buis?
Ik ben op zoek naar mogelijkheden om de temperatuur van water te meten in een koperen buis. Daarnaast maken wij gebruik van het monitoringssysteem Ovaport (wij hebben al 9 sensoren hierin staan). Hierin willen wij deze waarden ook in weergeven. Is dit mogelijk?
Belangrijkste voordelen
Aanpak
Pedak heeft geïnventariseerd om de wensen verder in kaart te brengen. Er is gevraagd naar de temperatuur van het water en de diameter van de buis. Ook is nagegaan of de ruimte goed bereikbaar is voor de sensor en ontvanger.
Oplossing
Er zijn twee opties aangeboden:
- Een oppervlaktetemperatuursensor om de watertemperatuur te meten. Bij deze optie wordt de sensor met een plakstrip op de buis bevestigd, waarna isolatiemateriaal rond de sensor wordt aangebracht om te voorkomen dat externe invloeden de meetwaarden beïnvloeden.
- Een sensor die in de buis wordt geplaatst met behulp van een koppelstuk (bijvoorbeeld een T-stuk). De sensor komt vervolgens in contact met het water, waardoor de temperatuur gemeten, gelogd en verwerkt wordt.
De keuze is gevallen op optie 2, waarvoor de volgende producten zijn aangeboden:

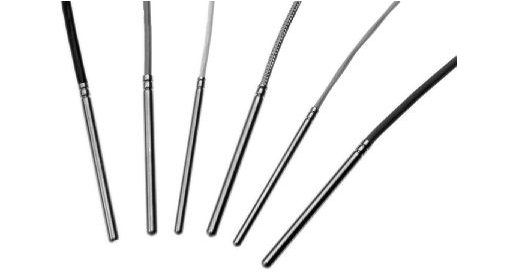

- TF5E PT100 snoersensor met 2 meter kabel: een sensor voor in het kanaal.

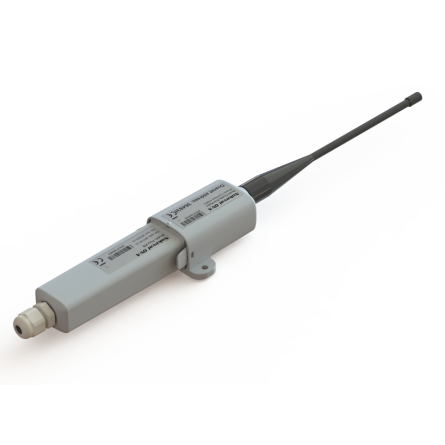

- FT10RT433ES transmitter voor PT100. Hiermee worden de waarden doorgestuurd naar Ovaport (voorloper van nSnappy). Zo heeft de klant live inzicht in de waarden en alarmeringen.
De montage van de sensor aan de transmitter en de configuratie en registratie in Ovaport zijn door ons gerealiseerd.
