Consistent Adhesive Bead Monitoring on Ribbed Plastic Sheets

Oplossing

Een vaste infraroodcamera bewaakt de lijmzone direct na het uitwerpen van het onderdeel. Gemiddelde temperatuuranalyse controleert de kwaliteit van de lijmrups en activeert alarmen wanneer de rups te klein is—zonder dat er maatwerksoftware nodig is.

Samenvatting van de toepassing

Een automatiseringsbedrijf zocht een betrouwbare inspectieoplossing voor hete lijmrupsen (~340 °F / 170 °C) op kunststof platen (~77 °F / 25 °C). De platen verlaten elke 3 seconden het lijmstation. Zowel het kunststof als de lijm hebben een hoge emissiviteit, wat ze ideaal maakt voor IR-meting.

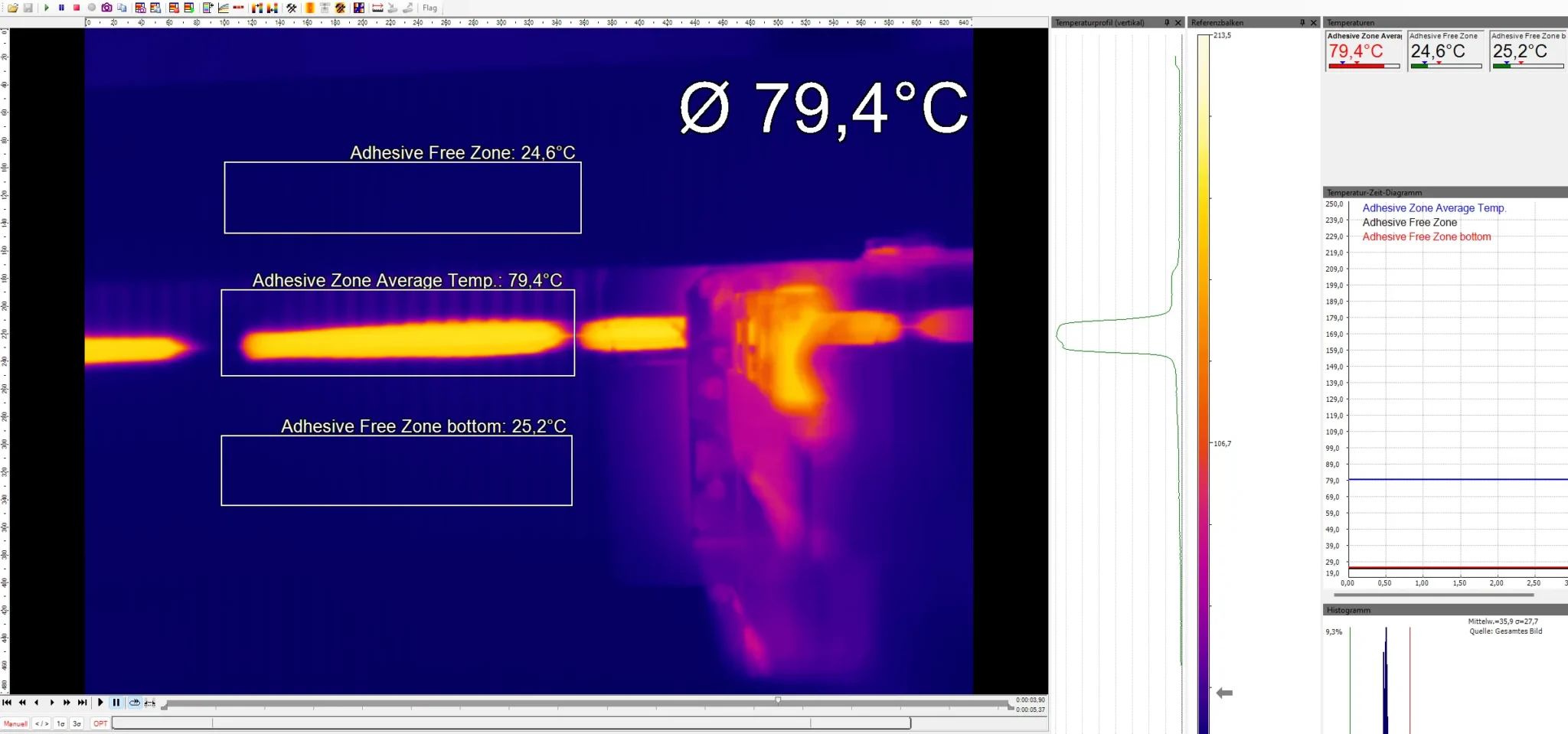

Met de Optris PI 640i en PIX Connect wordt een gedefinieerde meetzone (“Adhesive Zone 1”) ingesteld die de gemiddelde temperatuur registreert. Dit voorkomt complexe maatwerkprogrammering en biedt een consistente methode voor kwaliteitsdetectie.

Uit tests bleek dat ~190 °F de drempelwaarde is voor een correcte lijmrups. Lagere gemiddelde temperaturen activeren alarmen. Een doorstraalsensor die is gesynchroniseerd met de Industrial Process Interface bevriest de thermische beelden 1,5 seconde na het uitwerpen voor consistente timing.

Technische opstelling

• Camera: Optris PI 640i (640×480)

• Software: PIX Connect met Event Grabber

• Interface: Optris Industrial Process Interface (0/4–20 mA & relaisuitgangen)

• Optiek: 33° lens op ± 6 ft afstand (andere configuraties mogelijk)

Radiometrische TIFF-opslag maakt lange-termijn traceerbaarheid mogelijk, met name belangrijk voor luchtvaart- en defensietoepassingen.

Conclusie

Een eenvoudige, kostenefficiënte infraroodoplossing biedt betrouwbare controle van lijmrupsen zonder maatwerksoftware—door gebruik te maken van standaard Optris-tools voor reproduceerbare, real-time
