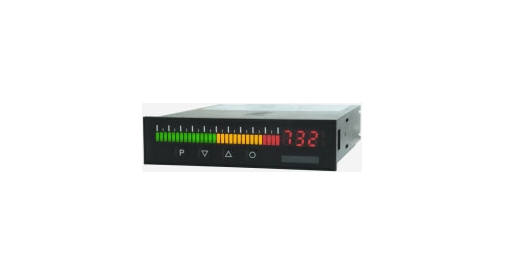

MB3 – 96×24 Bargraph

Bargraph voor gelijkspanning, gelijkstroom

De MB3 is een 30-punts bargraph met een 3-cijferig digitaal display ontworpen voor gelijkspannings- / gelijkstroomsignalen. De configuratie wordt uitgevoerd met behulp van 4 knoppen aan de voorzijde of met behulp van de optionele PM-TOOL pc-software. Een analoge uitgang, een sensorvoeding, een digitale ingang, de RS232 / RS485-interfaces en twee schakelpunten zijn optioneel verkrijgbaar. Selecteerbare softwarefuncties, directe grenswaarde-aanpassing in de bedrijfsmodus en verschillende weergavemogelijkheden zoals De staaf / punt-modus voor het staafdiagram voldoet aan de eisen van een modern display voor paneelmontage.

Technische specificaties

Gelijkstroom / spanning: 0...10 VDC / 0/4...20 mA

Speciale meetingang: 300 VDC

Resolutie: 30 punts bargraph -99.999 digit digitaal display

Design: horizontaal of verticaal

Voeding: 10-30 VDC (galv. gescheiden) / 100-240 VAC/DC

Schakel uitgang: 2 relais (wissel)

Analoge uitgang: 0-10 VDC, 0/4-20 mA

Sensor voeding: 10 VDC / 24 VDC

Digitale ingang: 1 digitale ingang galv. gescheiden

Interfaces: RS232 or RS485 galv. gescheiden (Modbus protocol)

Afmeting: 96x24x144 mm incl. plug-in terminal

Bargraph kleur: Tricolour (rood-groen-oranje)

Display kleur: Rood, Groen, Oranje

Beschermklasse: IP65

CheckOptioneel met kalibratie

Dit product is optioneel leverbaar met kalibratie certificaat. Informeer voor meer informatie
